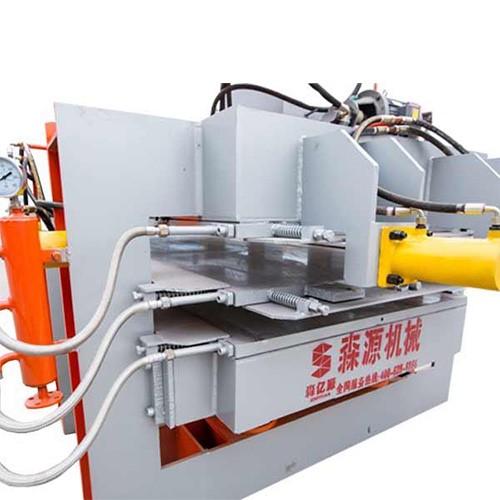

拼板機結構簡介

拼板機在我們生產板材時，是必須用到的主要的機械產品，今天我們山東拼板機廠家給您講講產品具體結構，讓您有更多的了解。

1.拼板機機身：整體是工程鋼結構，選擇這一結構的原因如下：穩定可靠，結實耐用，能夠經受住長時間的磨損。

2.拼板機側壓及上料架：側壓由壓板和油缸組成，工作時保證工件側面對齊。工件擺放完后可由上料架方便地放入壓合位置，卸料時順利卸下。

3.拼板機主壓：推板和油缸構成，當工件放入壓合位置時將手動換向閥切換到壓合位置進行壓合。

4.上料架鎖緊：由氣缸、連桿和鎖套組成。當上料架閉合時扳動手動換向閥使鎖套扣住上料架方可進行壓合操作。當卸料時需先打開鎖套。

5.拼板機液壓系統：由于木屋構件對壓合的特殊要求，本機床的液壓系統是特別設計以滿足特殊需要。

6.電器電氣控制系統；由于本機床是由4組單元組成所以它的控制部分是由4個獨立控制單元組成，已達到即可分別操作又可聯合操作的功效。

7.換向閥；機床主要操作部分，每組件上的換向閥分別控制上料架開啟和閉合、側壓進退、主壓進退。其中控制上料架開啟和閉合的換向閥后有一節流閥來控制控制上料架開啟和閉合的速度，由此來保證和其它單元上料架的同步性。

8.氣動系統：控制上料架的鎖緊，手動換向閥控制鎖扣開啟閉合。

以上就是我們廠家為您介紹的產品結構，歡迎您前來我們廠家訂購拼板機。
